产品系列
产品描述

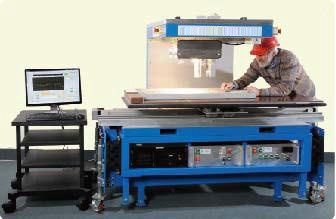

高光谱岩心扫描测试系统
系统组成
HyLogger 高光谱岩心扫描系统正是基于反射光谱分析技术,利用光谱仪测量样品在一定波长范围的反射波谱,并依据其光谱诊断性特征来识别不同的矿物。主要由 5部分组成:
? ASD 光谱仪——测量样品 VNIR 到 SWIR 范围(400nm-2500nm)的光谱数据;
? 岩芯/切片托盘模式的自动化移动样品台;
? 数字线扫描相机——获取高分辨率的彩色图像;
? 激光表面测度仪——定位扫描岩芯的长度;
? 系统控制主机和机械装置。
系统工作流程
将装有岩芯的标准样品盒放于自动移动平台上;
设定控制主机的数据采集模式;
测量的原始数据汇总到控制主机,并在 TSG 软件中分析处理,*终形成矿物学信息。
系统平均每天记录500- 700m 岩芯;HyLogger系统含两种测试模式,在岩芯模式下每隔 8mm 连续采样;在切片托盘模式下以 25mm 间隔采样。
ASD光谱仪波谱范围 | 350-2500nm |
光谱分辨率 | 约3 nm@ 700 nm 约10nm @ 1400/2100 nm |
图像分辨率 | 约0.2mm |
激光表面测度仪分辨率 | 优于0.3mm |
自动样品台 | 1300mm×550mm |
可供测量的样品 | 岩心、岩石切片和矿物粉末 |
控制主机 | Corel5(3.5Ghz)4GbRAM&500GbHDD |
数据输入设备 | TSG-core软件,TSG质量管理(QAQC) |
用户软件 | 1个TSG许可,控制器软件 |
其他软件 | R3软件,通用仪器校准软件 |
使用温度 | 0-40℃ |
仪器尺寸 | 209cm×107cm×184cm(长×宽×高) |
仪器重量 | 550kg |
移动样品箱尺寸 | 230cm×130cm×199cm(长×宽×高) |
样品箱载重 | 400kg |
