来自瑞士的高精度颗粒物，气体和降水收集系统，始于 1970 年

大流量气溶胶采样器 (HVS)- 自动运行，连续采样- 能连续自动更换多达 15 张滤膜- 滤膜直径 150mm- 恒定精准的流量控制， 量程为 0.1～1.0 L/min- 针对 PM 的测量符合欧洲标准 EN12341 和

EN14907- 不同类型的采样头分别针对 TSP， PM10， PM2.5

和 PM1

多种配置和附件选择:- 滤膜托盘舱- 通风设备- 不同规格箱体- 多种气象传感器- 短信通知- 校准单元- 安装工具

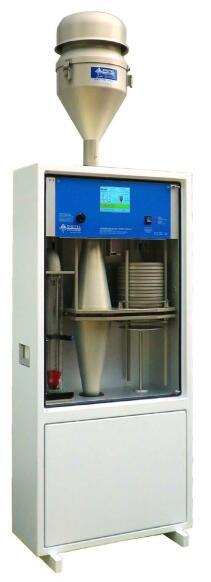

产品设计和系统描述 - DIGITEL HVS DHA-80DIGITEL 的大容量气溶胶采样器 DHA-80 是专为采集后续评估和分析所需灰

尘和气溶胶的样本（称重测定和分析测定） 而设计的全自动化系统。采样

器的运行采样流量量程为 100～1000L/min (6 to 60 m3/h)。 DIGITEL HVS

DHA-80 的滤膜堆栈可以存放 15 张滤膜。这些滤膜可以按照预设时间被自

动更换到工作位置上。通过不同接口可以将其集成于各种自动监测系统

中。 DIGITEL HVS DHA-80 的箱体设计适合于室外安装使用。同时它还十分

易于运输，并且由于其良好的隔音设计，它拥有非常小的运行噪音。 **

手工制作加上**的科技以及电气控制技术使得该产品具有超长的使用寿

命和**可靠的操控性能。

优势

集成的微处理器单元控制着对滤膜进行按预设时间的更换，同时它也负责处理

所有相关数据和任务。 “运行”和“暂停” (更换滤膜)这两种工作状态的转

换间隔*短为 1 分钟，其过程可由编程控制。 由于可以动态调节通过滤膜的持

续采样气流， 其测量结果有着非常好的可复现性以及长期稳定性。也正因如

此， 其整机运行能耗非常低。 它的免维护风机单元保证了一个非常长的维护周

期 (平均故障周期>36.000 小时) 。 所有与被测气体接触的机械部件均涂有高

度防腐蚀而且触感极为光滑的“Ematal”特殊涂层。 超大的滤膜面积

保证了通过滤膜是的较低流速。由于滤膜上颗粒的均匀分布，整张滤膜可以按

区域分割进行用于分析。对于数据传输和远程控制 DHA-80 大流量采样器有着

多种接口。整套系统可以在近程或远程的重要监测网络投入运行。

设计和操作

被测气体先通过不同类型的采样头(1)，分类为 PM10/PM2，5/PM1， 被采集，然后

经由采样管垂直从上向下通过放置在稳流室(2)中的滤膜(3)。 稳流室的上部可以被

理解为拥有正常横截面的扩散器，它保证颗粒物在面对滤膜阻碍时的均匀分布。由

于滤膜有着相对较大的接触面积，采样气流通过滤膜时的表面风速被降至仅有

0，5m/s(相应采样速率为 500L/分)。 为防止湿度过大引起的破裂或者过载， 加载在

滤膜上的气压被限制在 130 mbar。 DHA-80 可以自动更换滤膜。通过滤膜的气体

流量则由一个带有浮标指示的流量计(5)测量。 其双重光电传感器(5a)负责精确

的捕捉浮标的位置。 通过控制电路(5b，c)的帮助， 风机的实际功率被调制成转速控

制， 以此来保证气流量维持在设定水平。气压和温度(8)则通过测量与流量计相反

方向的气流取得，同时连续的由控制系统取平均值。

系统由一个实时协议通过实际的采样时间和控制流速来标识出实时的采样流量。通

过设置隔音板(7)，经采样后的排气噪音被控制在非常低的水平。而采样协议则列出

了在这段时间内被测气体压力和温度的有效值和标准化平均值。 DIGITEL 的大容量

气溶胶采样器 DHA-80 有一个能容纳 15 张滤膜托盘的收藏舱。这些滤膜可按照预设

时间自动的被更换至采样位置上。

触控屏使得对产品的编程变得简单而且使人机交互界面变得更为友好。某一时

间点机器所处的工作流程(例如，编程状态，状态周期，出错提示信息等)均

可以在触控屏上显示。为防止突发性断电而造成的数据流失，所有的设置过程

都将会被保存下来。而时间程序则是按照标准预设一直保持内部运行。因此，

按编程设定好的滤膜更换时间点不会由于突发停电而产生延迟。 Digitel HVS

DHA-80 有一个 RS-232C 接口，可以用来和不同的协议(DIGITEL-，拜仁-黑森-协

议， AK 协议等)进行数据传输和远程控制。其内部存储可纪录长达数月的每日

采样信息。 作为另外一种选择，测量数据可以被存储到一个闪存设备当中，

然后进一步通过 USB 来进行读写操作。DHA-80 同时还具备以太网接口， 可以与

连接到任何 TCP/IP 网络。这使得数据收集可以通过 FTP 协议来实现，同时也

对 DHA-80 进行远程控制(集成的 HTTP-服务器)。 系统的软件升级可以通过 USB

或者是以太网实现。 所有参与自动化更换过程的机械部件以及所有与被测气体

发生接触的部件均涂有高度防腐蚀而且触感极为光滑的“Ematal”特殊涂层。

DIGITEL HVS DHA-80 的室外防护箱体具有 IP54 级的防水等级。在欧洲标准的

天气状况下，可以直接在户外安装使用。 这种箱体有着双层隔板，这也使其

有更加好的隔热能力。由于其设计结构紧凑，特别是机身高度较低，使得即

使是现场型设备亦可以安置在现场监测站的箱体内。目前此设备在许多欧洲国

家的重要环境监测网中均有投入使用。长期多样化的现场采集经验使得我们的

设备有着远超同类产品的高效性与可靠性。 DIGITEL DHA-80 已被写入德国国家

标准 VDI/DIN 的指导方针 VDI 2463 的第 11 页。 连同我们的采样头 DIGITEL

PM10 (DPM10/30/00)一起，整套系统与欧标 EN12341 中的规定完全一直。 搭配

我们自己的采样头 DIGITEL PM2，5(PM2，5/ 30/00)， DHA-80 则完全符合欧

标 EN14907 的指导准则。
